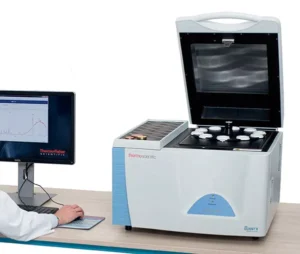

ARL QUANT’X, espectrómetro de fluorescencia de rayos X de energía dispersiva
El espectrómetro EDXRF Thermo Scientific™ ARL™ QUANT’X es más eficiente, más fácil de usar y más económico. Proporciona a fabricantes e investigadores un instrumento de vanguardia para resolver sus tareas analíticas más complejas en una amplia gama de aplicaciones. Ideal para minería; cemento; industria farmacéutica; control ambiental; metalurgia; fabricantes de vidrio; polímeros; cerámica; geoquímica; industria química; ciencias forenses; combustibles alternativos y seguridad alimentaria.
Cualquier analista ahora puede beneficiarse de:
- Análisis elemental rápido desde flúor hasta americio
- Sensibilidad desde <1 ppm hasta el 100%
- Tiempos de medición de 10 a 60 segundos por condición
- Muchas opciones para la preparación de muestras
- Imágenes de muestra con cámara CCD
- Tamaño del haz de rayos X ajustable de 1 a 15 mm
- Detector de deriva de silicio (SDD) de alta gama con refrigeración termoeléctrica
- Software de aplicación XRF versátil
- Análisis de espesor y capas
- El software Thermo Scientific™ UniQuant™ ofrece un análisis superior sin estándares.
- Soporte multilingüe
- TRACEcom opcional para una fácil integración con LIMS
- Durabilidad mecánica para un funcionamiento sin problemas
- Tamaño compacto y fácil movilidad
- Totalmente personalizable y actualizable in situ.
- Fácil de instalar y aún más fácil de mantener
Gracias a los aportes de los clientes y al asesoramiento de especialistas, el espectrómetro EDXRF ARL QUANT’X se ha convertido en una solución integral que incluye hardware de eficacia probada y un software completo en un diseño robusto, todo ello respaldado por aplicaciones preinstaladas o el desarrollo de métodos in situ por parte de expertos. Un servicio técnico experimentado y eficiente garantiza el funcionamiento continuo del instrumento. Con la experiencia de Thermo Scientific en decenas de aplicaciones XRF exitosas, el analista solo tendrá que preocuparse por el próximo reto analítico.
Basándose en un éxito comprobado
El espectrómetro ARL QUANT’X goza de una larga trayectoria como referente en EDXRF. Desde su lanzamiento, ha incorporado nuevas tecnologías para optimizar su rendimiento. Presentado inicialmente con el primer detector Si(Li) refrigerado por Peltier del mundo, este instrumento de sobremesa EDXRF ha evolucionado hasta convertirse en un equipo compacto, versátil y de alto rendimiento.
Detección
En el corazón del QUANT’X se encuentra el detector de deriva de silicio (SDD) de última generación acoplado a un preamplificador ASIC CMOS rápido que combina altas tasas de conteo con una excelente resolución.
El área amplia del detector garantiza un gran ángulo sólido que maximiza la captura de los rayos X producidos por la muestra. Además de una ventana de berilio, el detector puede equiparse con una ventana de grafeno para una mayor sensibilidad a los elementos ligeros. La ventana de grafeno amplía el rango de elementos detectables hasta el carbono y mejora significativamente los límites de detección de flúor, sodio y magnesio.
Excitación
Un tubo de rayos X de alta potencia de 50 vatios permite una excitación eficiente incluso al analizar muestras pequeñas o al usar colimadores de hasta 1 mm. Encontrar las condiciones óptimas de excitación es sencillo gracias a la selección de 9 filtros de haz primario. El espectrómetro ARL QUANT’X permite el análisis en aire, helio y vacío, lo que garantiza un análisis óptimo de elementos ligeros para cualquier tipo de muestra, ya sea líquida, en polvo o sólida.
Rendimiento mejorado
En comparación con su predecesor, una combinación de electrónica mejorada, un nuevo detector y ventana de detector, un tubo de rayos X mejorado y una geometría optimizada han aumentado la sensibilidad del nuevo espectrómetro ARL QUANT’X.
El espectrómetro EDXRF ARL QUANT’X suele operar con una tasa de conteo de entrada superior a 200 Kcps, manteniendo una resolución típica de 135 eV FWHM en Mn Kα. Esto garantiza una alta estadística de conteo en tiempos de medición cortos, lo que se traduce en resultados más precisos que nunca.
El espectrómetro ARL QUANT’X, además de ofrecer un rendimiento superior, destaca por su diseño compacto que se adapta a cualquier laboratorio. Solo requiere una toma de corriente estándar y helio cuando esta atmósfera sea necesaria para el análisis de polvos o líquidos. A los pocos minutos de conectarlo, el detector SDD refrigerado por Peltier ya está operativo.
Seguridad ante todo
La seguridad es primordial al trabajar con rayos X. En el espectrómetro ARL QUANT’X, está garantizada mediante un circuito de seguridad con interlocks y una clara señal luminosa de advertencia cuando los rayos X están encendidos. Entre mediciones y al abrir la tapa de la cámara, el tubo de rayos X se apaga por completo, lo que aumenta aún más la seguridad del operador. El espectrómetro ARL QUANT’X cumple con las normas y reglamentos internacionales de seguridad más recientes y estrictos en este sentido.

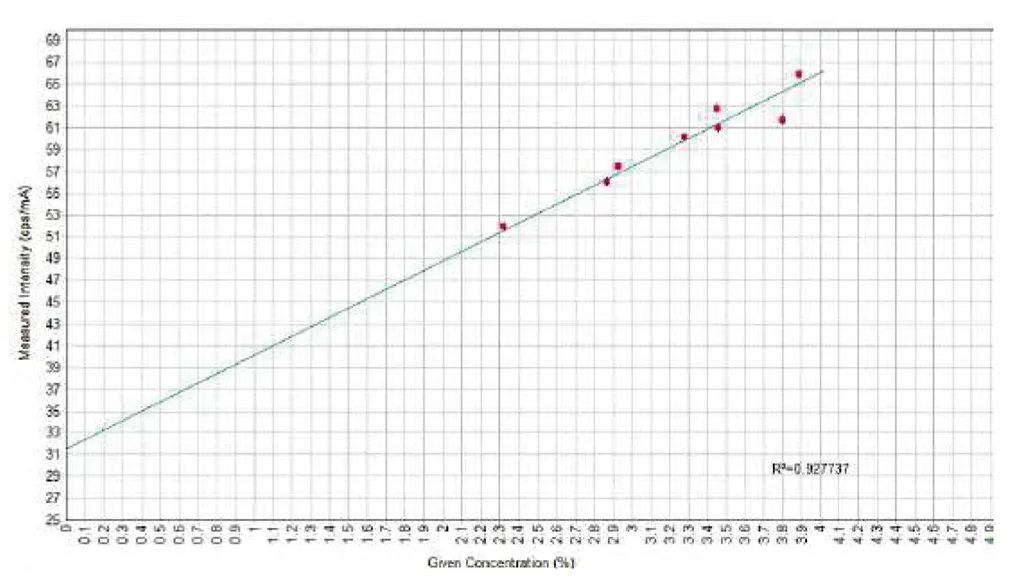

Gráfico 1: Curva de calibración para carbono en hierro fundido utilizando el detector con ventana de grafeno.
Software analítico mejorado
El software analítico WinTrace más reciente funciona en Windows y aprovecha la flexibilidad inherente de la espectroscopia de fluorescencia de rayos X por dispersión de energía (EDXRF), utilizando algoritmos y prácticas avanzadas perfeccionadas a lo largo de años de investigación y experiencia. Permite recopilar y procesar hasta nueve espectros filtrados por muestra para cualquier número de analitos, aplicar uno de los diversos algoritmos analíticos e incluir tantos o tan pocos estándares de calibración como se desee; incluso uno solo puede ser suficiente. Una vez recopilados, los espectros se pueden reprocesar y recalcular sin conexión. El ajuste automático de la potencia de los rayos X garantiza que cualquier muestra —ya sea un filtro de aire, escoria, metal, aceite o roca— se analice con su configuración óptima específica.
Sencillo y fácil de usar
En un mundo digital, incluso el hardware más avanzado se vería limitado sin un software flexible diseñado para aprovecharlo al máximo. La interfaz del Method Explorer proporciona a los usuarios avanzados acceso a todos los parámetros para obtener el máximo rendimiento, sensibilidad y selectividad en cualquier aplicación. Añada o elimine elementos con solo hacer clic en una tabla periódica. Revise las calibraciones y los resultados mediante una interfaz de árbol. Cree sus propios métodos a partir de plantillas para aplicaciones comunes. La Biblioteca de Estándares ofrece una base de datos que centraliza toda la información sobre materiales de referencia, estándares y composiciones de muestras.
Si bien el control total y el ajuste preciso son importantes para el espectroscopista, la velocidad y la facilidad de uso son cruciales en un entorno industrial. WinTrace permite configurar accesos directos con el método deseado ya precargado. El operador solo tiene que introducir el nombre de la muestra y hacer clic en el botón Analizar. Una vez medidos, los espectros y los resultados se guardan automáticamente en el método. Todos los datos de análisis se almacenan cómodamente en una única ubicación.

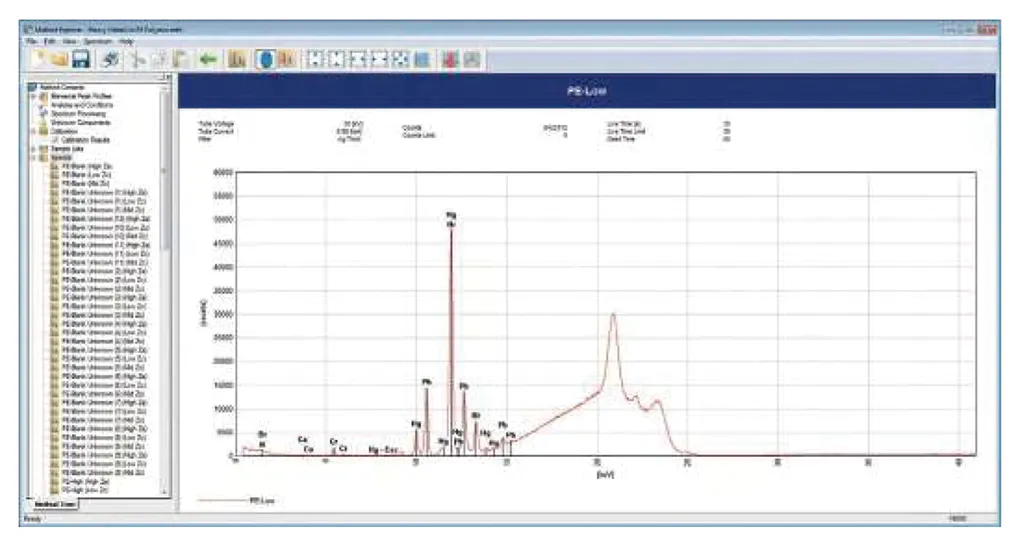

Evaluación del espectro
La extracción precisa de las intensidades máximas de los espectros es un primer paso fundamental para cualquier análisis cuantitativo. Los algoritmos de deconvolución avanzados permiten extraer correctamente las intensidades máximas netas de espectros complejos que contienen numerosas líneas espectrales. Los picos de escape y los picos de suma se gestionan automáticamente. La configuración predefinida funciona para la mayoría de las aplicaciones y se puede personalizar fácilmente para los casos más complejos.

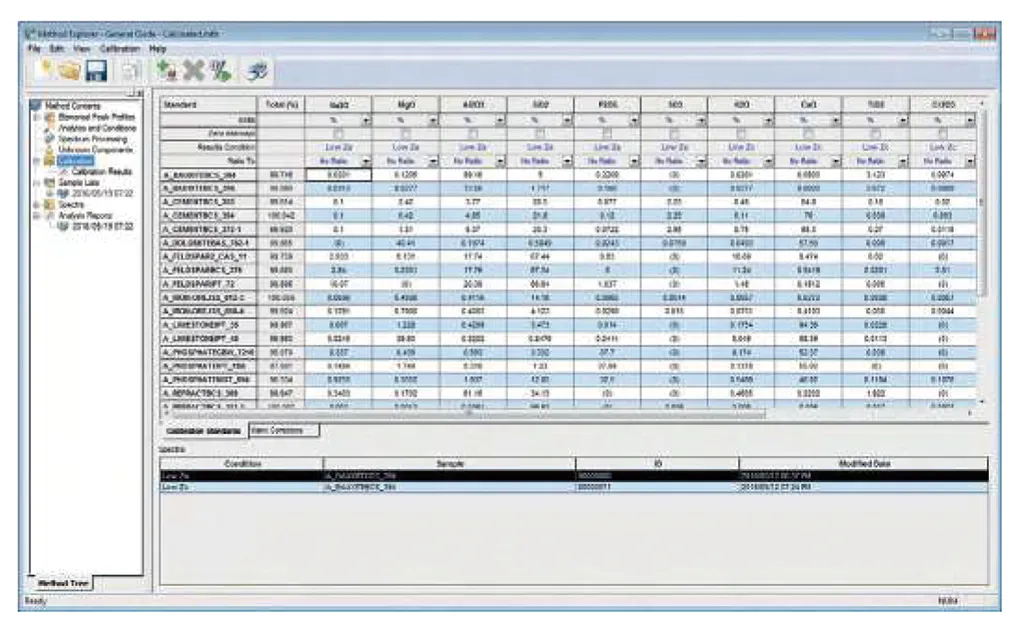

WinTrace ofrece una visión general clara de cualquier calibración, con fácil acceso a los datos individuales de cada muestra estándar y desconocida. La interfaz de árbol guía al usuario a través de los diferentes pasos de un análisis EDXRF típico.
Consultar los detalles de una medición o evaluar un espectro es muy sencillo con Method Explorer.
Análisis de volumen y capas
El software WinTace ofrece un conjunto de algoritmos analíticos para analizar cualquier tipo de muestra, ya sean polvos prensados o recubrimientos. Los algoritmos empíricos proporcionan excelentes resultados cuando el número de elementos cuantificables es limitado y se dispone de suficientes estándares. Los algoritmos de parámetros fundamentales (PF) funcionan con cualquier número de elementos, estándares y condiciones de excitación. El software corrige la estequiometría del analito y los compuestos no medidos.
El módulo de análisis de espesor PF mide el espesor, la masa y la composición de hasta seis capas que contienen cualquier número de elementos. Todas las ecuaciones se pueden recalcular fuera de línea, lo que permite una optimización sencilla del método.
Corrección de deriva y configuración de muestras (SUS)
No es necesario recalibrar periódicamente con todos los estándares. Un estándar de control supervisa la calidad de los resultados. La corrección de la deriva garantiza la validez a largo plazo de las calibraciones. La medición de un número limitado de muestras de ajuste permitirá ajustar la calibración y que los resultados del análisis vuelvan a estar dentro de las especificaciones.
Nivel de acceso controlado por contraseña
Los métodos de calibración incluyen una opción de protección mediante contraseña, lo que garantiza que el operador pueda utilizarlos sin modificar accidentalmente los parámetros de calibración ni datos valiosos. WinTrace también ofrece distintos niveles de usuario: un modo básico permite un análisis rápido de muestras con una formación mínima, mientras que un modo avanzado ofrece un control total del instrumento y sus parámetros de calibración.
Transferencia de datos
La integración de WinTrace con un LIMS es sencilla gracias al paquete opcional TRACEcom, que permite compartir datos de análisis en un formato seleccionable por el usuario. Esta funcionalidad facilita la integración del espectrómetro ARL QUANT’X en el laboratorio automatizado.
Multilingüe
Siempre es más sencillo usar un programa informático cuando está traducido a tu idioma. WinTrace para el espectrómetro EDXRF ARL QUANT’X ahora se puede configurar en varios idiomas integrados.
Análisis avanzado sin estándares de UniQuant
UniQuant, el método integral de análisis semicuantitativo sin estándares de Thermo Fisher Scientific, utiliza todos los filtros y ajustes de voltaje preestablecidos para la detección óptima de todos los elementos, desde el flúor hasta el uranio, y genera el mejor perfil posible de cualquier muestra desconocida sin intervención ni optimización por parte del usuario. Este perfil espectral completo de la muestra permite a UniQuant corregir automáticamente todos los posibles efectos de solapamiento y de fondo, que son especialmente complejos en los espectros de energía dispersiva.
- Todos los elementos se analizan siempre.
- Las propiedades físicas únicas de cada muestra (es decir, área, altura y masa) se incluyen en el cálculo.
- Se corrigen la atmósfera de aire o helio, así como la absorción de la película del recipiente de muestra y las impurezas.

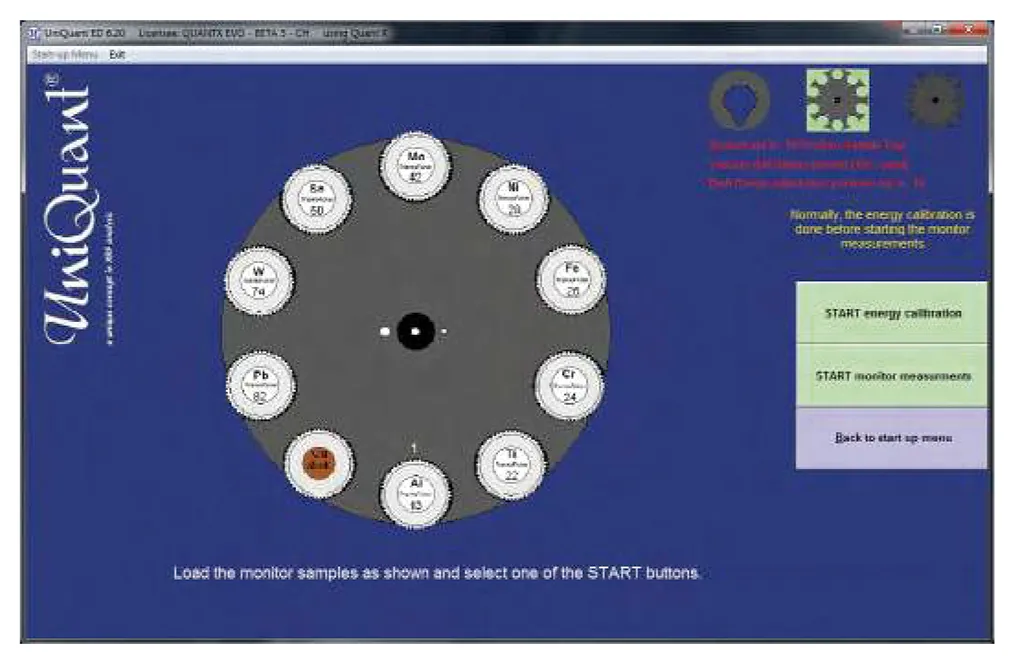

- Las variaciones a largo plazo en la salida del tubo de rayos X se corrigen utilizando las muestras del monitor proporcionadas.
- Una variedad de niveles y formatos de informes seleccionables presentan los resultados de forma clara para cualquier tipo de usuario.
Gráfico 4: El software UniQuant sin estándares permite el análisis de cualquier muestra desconocida.Su espectrómetro ARL QUANT’X viene completamente precalibrado de fábrica y listo para afrontar las tareas analíticas más difíciles.
Cámara de muestras versátil
Analice lotes de muestras para mejorar su productividad y amplíe las ventajas analíticas de EDXRF a una gama más amplia de muestras gracias a la cámara de muestras de gran capacidad y las múltiples opciones de presentación. El diseño modular del instrumento permite añadir o eliminar fácilmente cualquier opción de manipulación de muestras según las necesidades de la aplicación.
Los muestreadores automáticos mejoran su productividad
Los carruseles automatizados de 10 y 20 muestras están diseñados para el análisis por lotes de vasos estándar para polvo y líquido, pastillas prensadas, así como filtros de aerosol o sedimento. Admiten vasos de muestra con un diámetro exterior de 31 mm hasta anillos de acero de 51,5 mm.

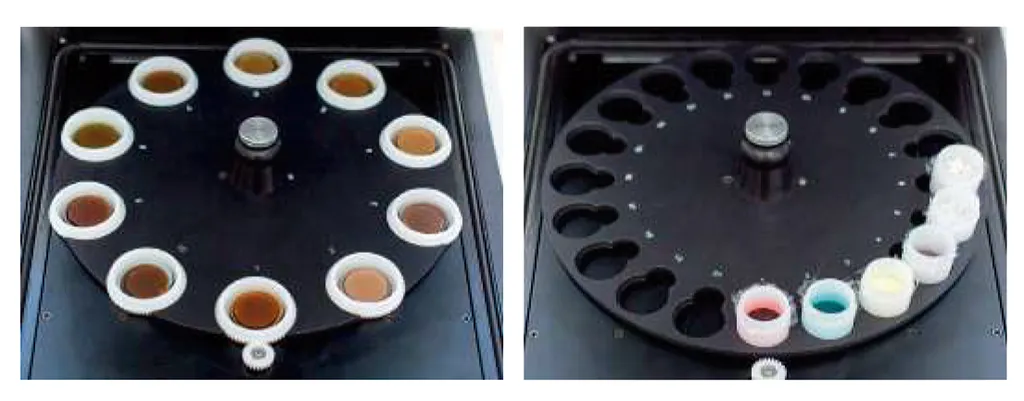

Gráfico 5: Cambiadores de muestras de 10 y 20 posiciones.
Elección de ambiente
Gracias al acoplamiento estrecho entre la muestra y el detector, es posible detectar elementos ligeros incluso en presencia de aire. El vacío mejora la sensibilidad para la detección de elementos ligeros en sólidos, mientras que para muestras líquidas se utiliza un flujo de helio. Para materiales corrosivos o inestables, se puede emplear un flujo de gas inerte. En tal caso, la cámara de muestras puede revestirse con un material químicamente resistente.
No hay problema con muestras grandes.
La bandeja para muestras individuales y la plataforma para muestras grandes pueden aceptar muestras de formas extrañas, grandes e irregulares, siempre que quepan dentro de la espaciosa cámara de análisis.
Extensión de la cámara
Incluso muestras más voluminosas, como bloques de cilindros, botas, fragmentos de turbinas, piezas de automóviles y cualquier muestra de hasta 36 cm (14,2 pulgadas) de altura, pueden analizarse con la extensión de cámara opcional sin esfuerzo ni preparación adicionales.
Muestra de rotación
Los cambiadores de muestras de una y diez posiciones pueden equiparse con un sistema de rotación para reducir aún más el error de análisis. La rotación de la muestra cobra especial importancia al analizar elementos ligeros, cuya información de rayos X proviene de las primeras capas atómicas de la superficie de la muestra.
Analice pequeñas muestras o manchas de hasta 1 mm.
El tamaño del haz se puede ajustar desde 15 mm para un monitoreo rápido hasta 1 mm para trabajos de investigación. Esto se utiliza para analizar una muestra pequeña o un área o punto específico en una muestra mayor.
Gráfico 6: el tamaño del punto depende del colimador.
Observe su muestra durante el análisis
Con una cámara CCD para la obtención de imágenes de la muestra y un diámetro de haz de rayos X ajustable, el espectrómetro ARL QUANT’X le permite seleccionar la parte de la muestra que desea analizar, combinando así las características analíticas, la selectividad y la sensibilidad de un espectrómetro XRF de “análisis masivo” con la flexibilidad de muestreo que se encuentra típicamente en los analizadores XRF “micro”.
Gráfico 7: vista de la cámara de una placa de circuito impreso con la elíptica región (en amarillo) de análisis que se muestra en el centro.
Capacidades de análisis elemental por rayos X de Thermo Fisher Scientific
La espectrometría de rayos X es una técnica muy potente para el análisis cuantitativo, rápido y no destructivo de componentes mayoritarios, minoritarios y traza en todo tipo de materiales, incluidos sólidos, polvos, disoluciones acuosas u orgánicas y estructuras laminares. Tiene numerosas aplicaciones en todos los sectores: farmacéutico, control ambiental, metalúrgico, cementero, electrónico, del vidrio, de los polímeros, de la cerámica, de los refractarios, geoquímico, petrolero, químico y minero.
Thermo Fisher Scientific ofrece una gama completa de instrumentos para fluorescencia y difracción de rayos X que abarcan todos los aspectos de la espectrometría de rayos X, desde aplicaciones rutinarias hasta investigaciones altamente especializadas. Desde el versátil espectrómetro ARL QUANT’X hasta el ultrapreciso espectrómetro XRF multicanal ARL X900, cada instrumento combina tecnología de vanguardia con una larga trayectoria de calidad, durabilidad y un rendimiento analítico excepcional.
Obtenga más información en thermofisher.com/quantx
