Brooks Instrument se ha ganado una reputación de líder en el control de caudales de gas para aplicaciones en la biotecnología & en la industria de las ciencias de vida, como resultado de décadas de brindar los resultados del proceso que nuestros clientes necesitan.
Esta nota de aplicación explica los procesos que se ejecutan en los biorreactores.
Industria: Biotecnología & Ciencias Biológicas

Tipos de usuarios:
• Empresas biotecnológicas & biofarmacéuticas
• Institutos y Centros de Investigación
• Instituciones de investigación académica

El cultivo celular y la fermentación son dos mecanismos distintos para el crecimiento de organismos que utilizan el suministro de caudal de gas como parte del proceso.

• Cultivo celular: generalmente definido por procesos agitados a baja velocidad en recipientes que tienen una relación de aspecto de 1: 1.
Las células son sensibles y típicamente excretan el producto/s deseado/s en el medio del recipiente. Esta permite carreras largas que utilizan tecnología de perfusión (el proceso de un cuerpo que entrega sangre a un lecho capilar en su tejido biológico) para ayudar a capturar el producto. Una línea celular típica es CHO (ovario de hámster chino).
Estos procesos a menudo requieren proceso de calentamiento.
Los gases necesarios son O2, N2, CO2 y aire. Los caudales en aplicaciones de investigación son bajos (0 – 5 slpm). Los caudales pueden variar desde unos pocos litros por minuto hasta miles de litros por minuto.
Estos procesos pueden ser muy sensibles y por lo tanto el control de dichos gases es muy importante ya que caudales incorrectos pueden resultar arruinando el lote, las celular o bien
disminuir los rendimientos.

• Fermentación: generalmente definida por procesos agitados de alta velocidad en recipientes que tienen una relación de aspecto 2: 1.
Los organismos poseen una pared celular resistente que puede soportar las severas fuerzas generadas por agitación a altas revoluciones. Un organismo de fermentación típico es E. Coli.
Los productos finales se producen típicamente intracelular que requiere la destrucción del organismo y múltiples etapas de purificación para obtener un producto purificado. Por lo general, se trata de procesos de tipo “por lotes” que se completan en días, semanas o meses.
Estos procesos a menudo generan calor y requieren enfriamiento del proceso. Los gases necesarios son O2, N2, CO2 y aire de proceso. Los caudales son típicamente más altos que para el cultivo celular.

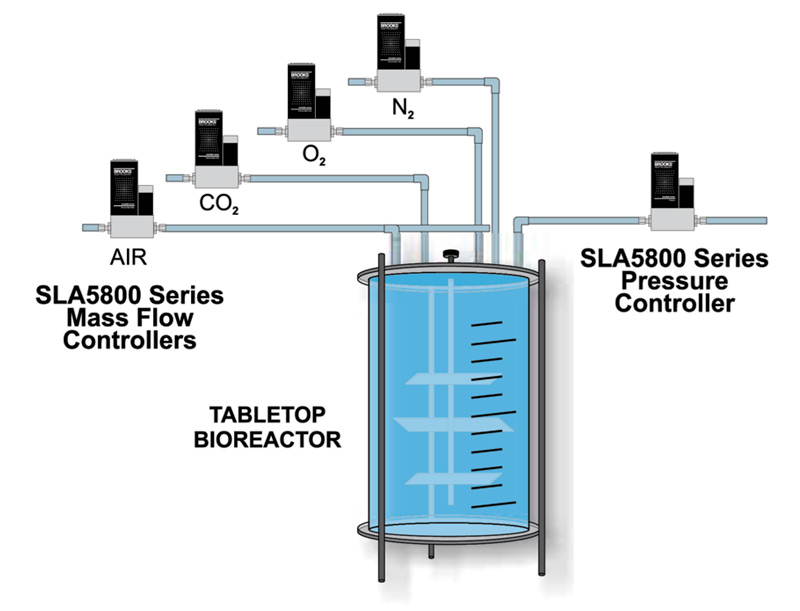

Los mismos cuatro gases se utilizan típicamente en estos procesos de crecimiento de organismos. Condiciones de proceso y otros detalles de la aplicación se utilizarán para especificar y configurar el controlador de flujo másico (MFC) más adecuado para la aplicación.
• Oxígeno (O2): se utiliza a través de un tubo de rociado para aumentar el oxígeno disuelto en el medio del recipiente. El oxigeno es requerido por ambos procesos para el crecimiento celular u organismo.
• Dióxido de carbono (CO2): se utiliza a través del burbujeo para aumentar el pH del proceso. El CO2 disuelto crea un ambiente ácido elevando así el pH del proceso. Eliminar el CO2 ayuda a reducir o mantener pH del proceso.
• Nitrógeno (N2): se utiliza a través del burbujeo para eliminar el dióxido de carbono como se indicó anteriormente. También se usa para mantener los gases de que se disuelvan en el proceso.
• Aire de proceso: se utiliza como alternativa económica al oxígeno.

Soluciones de controlador de flujo másico de Brooks Instrument
Como líder mundial en tecnología de Medición y Control de Caudal y Presión, permite el control de procesos con la mas alta precisión, enfocado en proveer el instrumento adecuado para el cliente en función de las condiciones específicas de su proceso.

Controladores / Medidores de Flujo Másico serie GF40
• Rango de caudal desde 3 sccm hasta 50 slpm
• Con la tecnología MultiFloTM (Multirrango / Multigás), se puede utilizar un solo dispositivo para
diferentes gases, reduciendo el número de equipos requeridos por el cliente. También disminuye la cantidad de equipos de repuesto necesarios para mantener un sistema en funcionamiento.
• El controlador de flujo masico compatible con MultiFloTM puede almacenar activamente la curva de calibración de gas para hasta seis gases en un solo dispositivo, con cientos disponibles en la base de datos maestra de gases.
• Las calibraciones trazables a los estándares internacionales y el servicio de limpieza de oxígeno son opciones que pueden ser atractivo para el usuario final.
• Las múltiples opciones de protocolo de comunicación permiten la comunicación con la mayoría de los esquemas de control de bioprocesos, proporcionando capacidad de adquisición de datos y, en última instancia, mayor control del proceso.

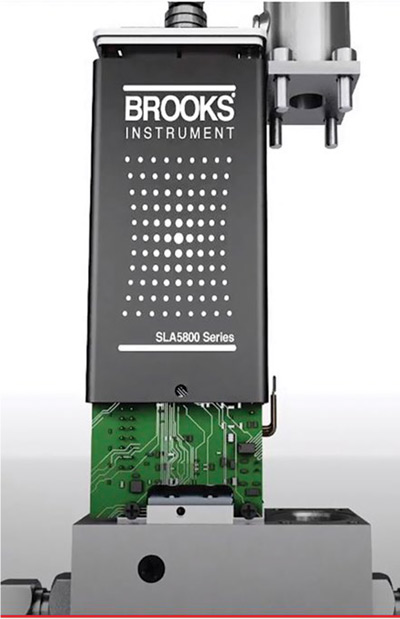

Controladores / Medidores de Flujo Másico serie SLA5800
• Rango de caudal desde 3 sccm hasta 2500 slpm
• La serie SLA proporciona una transición perfecta cuando el usuario está listo para escalar el rango de caudal.
•La alta rangeabilidad de 100: 1 brinda flexibilidad en el proceso
• Juntas/O’ring FDA / USP Clase VI disponibles
• Las calibraciones trazables a los estándares internacionales y el servicio de limpieza de oxígeno son opciones que pueden ser atractivo para el usuario final.
• Las múltiples opciones de protocolo de comunicación permiten la comunicación con la mayoría de los esquemas de control de bioprocesos, proporcionando capacidad de adquisición de datos y, en última instancia, mayor control del proceso.

Controladores / Medidores de Flujo Másico serie SLAMF
• Rango de caudal desde 3 sccm hasta 2500 slpm (36.000 slpm para medidores)
• Resistente con clasificación NEMA 4X e IP66
• La alta rangeabilidad de 100: 1 brinda flexibilidad en el proceso
• Juntas/O’ring FDA / USP Clase VI disponibles
• Las calibraciones trazables a los estándares internacionales y el servicio de limpieza de oxígeno son opciones que pueden ser atractivo para el usuario final.
• Las múltiples opciones de protocolo de comunicación permiten la comunicación con la mayoría de los esquemas de control de bioprocesos, proporcionando capacidad de adquisición de datos y, en última instancia, mayor control del proceso.

Controladores / Medidores de Presion serie SLA
Control de circuito cerrado que elimina la caída y la histéresis asociadas con los reguladores de presión de diafragma de resorte mecánicos tradicionales
Puerto de servicio accesible para el usuario para proporcionar una instalación, puesta en marcha, resolución de problemas y acceso a los diagnósticos simplificados, el máximo tiempo de actividad
Capacidades de amplio rango de presión con la capacidad de controlar hasta 4500 psig, lo que le otorga uno de los rangos de presión más amplios del mercado actual.
Diagnóstico avanzado para garantizar que el equipo funcione dentro de los límites especificados por el usuario para un alto rendimiento del proceso y un amplio tiempo de actividad
Tecnología de válvula superior para proporcionar fugas mínimas, máxima rangealibidad y respuesta rápida que reduce el costo general del panel de gas y aumenta el rendimiento
Calibraciones trazables a los estándares internacionales.
Resistente con clasificación NEMA 4X e IP66 para aplicaciones como: Alimentos, Bebidas, Farmacéutica y Biotecnología
Aprobaciones para área Clasificada (División 2 / Zona 2)

Estos modelos de controladores y medidores pueden proporcionar al usuario la estabilidad de temperatura mejorada, estabilidad de desviación del cero y reducción en comparación con otras
tecnologías o soluciones.
