Para realizar calibraciones, los laboratorios deben mantener un stock significativo de cilindros de gases standard con diversas concentraciones. Los patrones de calibración son costosos, los tiempos de entrega son largos y la validez del certificado es relativamente corta en tiempo. Para ahorrar dinero y ganar flexibilidad, muchos laboratorios de las más importantes empresas a nivel mundial utilizan mezcladores de gas como los que posee GASMIX, una compañía líder de tecnología de avanzada.

Con mezcladores / diluidores de gases precisos, los gases de calibración son fáciles de generar en el sitio, a la concentración deseada, incluso a niveles tan bajos como ppm o ppb. Esta práctica solución es fácil de implementar y reduce significativamente el stock de cilindros.

Para los cromatógrafos y otros analizadores, ya sea de laboratorio o de proceso, es la herramienta ideal, independizándose de los costosos y difíciles de obtener en tiempo cilindros de calibración, los cuales generalmente provienen con fecha de vencimiento relativamente corta.

Para FTIR, RAMAN y otros espectrómetros, por ejemplo, ya sea para probar interferencias, adquisición de espectros para desarrollo y validación de modelos de quimiometría, el mezclador / diluidor de gases multicanal es una herramienta muy valiosa cuando se requiere generar bajo demanda mezclas complejas de gases sintéticos en un amplio rango de concentración, una solución única para generar.

Dicho sistema automatizado acelera drásticamente el trabajo de investigación, reduce el tiempo de trabajo de los químicos analíticos y ahorra una cantidad considerable de dinero al producir mezclas de gases de calibración in situ con niveles tan bajos en ppm o ppb con gran precisión y alta repetibilidad.

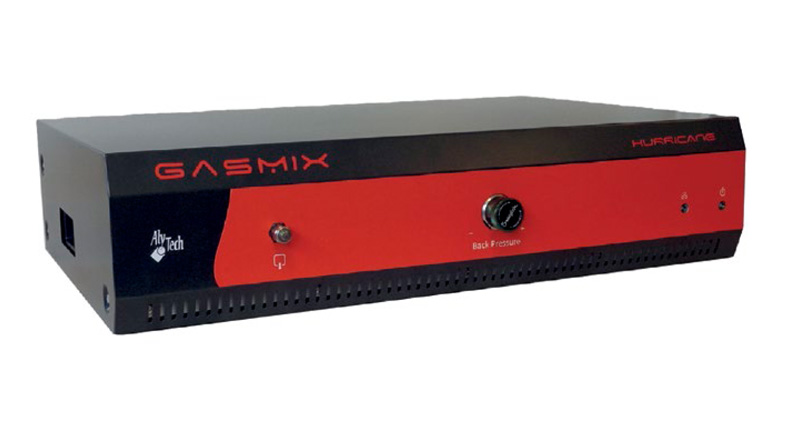

El mezclador de gases GASMIX, modelo Hurricane, puede mezclar hasta 16 gases simultáneamente. Sin necesidad de cálculos manuales, el usuario define la concentración de cada componente en la salida y su software dedicado calcula el caudal de cada canal teniendo en cuenta la concentración inicial del gas original en cada canal y el rango del caudalímetro másico correspondiente.

Además, el software GasMix permite la creación, modificación y almacenamiento de un número ilimitado de proyectos de mezcla / dilución, que incluyen no solo secuencias de generación de gases, sino también standares de gases empleados, tablas de calibración de MFC, ajustes de usuario, parámetros de control del cromatógrafo o analizador, etc.

Otro problema que suele enfrentar un laboratorio analítico es cuando alguna composición química no está disponible comercialmente en cilindros, como compuestos reactivos inestables o cuando es un líquido.

Desarrollado recientemente por GASMIX, el modelo LiqMix Cascade introduce líquido en una corriente de gas de una manera simple y confiable.

Patrones de gas como BTX en el aire, otros hidrocarburos volátiles, siloxanos, etanol y fenol o standares de humedad pueden ser entregados.

Los diluidores / mezcladores GasMix de construcción robusta, pasajes de gas fabricados de acero inoxidable tratados en forma inerte, lo hacen compatibles con gases puros o mezclas de gases concentrados o la mayoría de gases agresivos y compuestos reactivos a niveles de trazas o gases licuados de petróleo LPG, entre muchos otros.

Estos sistemas mezcladores de gas cumplen con la norma ISO 6145-7 “Análisis de gases – Preparación de mezclas de gases de calibración utilizando métodos volumétricos dinámicos. Parte 7: Controladores térmicos de flujo másico”.

La ventaja de este método es que se puede preparar una gran cantidad de mezcla de gases de forma continua o preparar mezclas multi componentes tan fácilmente como mezclas binarias mediante el uso de controladores térmicos de flujo másico. Si se utilizan gases premezclados en lugar de gases puros, se pueden obtener fracciones molares inferiores a 10 a la menos 6.

Los mezcladores / diluidores de gases automatizados no solo cumplen sino que superan los requisitos de la norma ISO 6145-7. Siguiendo los más altos standares de metrología, no solo prepara con precisión mezclas de gases, sino que también calcula e informa automáticamente las incertidumbres relativas máximas para cada concentración suministrada.

¿Cómo logran eso?

Cada controlador de flujo masico (MFC) individual se somete a un riguroso procedimiento de calibración en fábrica, lo que garantiza la mayor precisión y linealidad con atención al extremo inferior y al extremo superior del rango. Al registrar la presión y la temperatura del gas, se realizan 20 puntos de calibración hacia arriba y hacia abajo de toda la escala con 10 repeticiones en cada punto que dan como resultado una curva de calibración de MFC extremadamente robusta y precisa para un gas específico. El procedimiento se repite para cada matriz de gas a elección del cliente. Una prueba estadística de Student permite verificar la reproducibilidad y la histéresis. Una vez aceptado, la incertidumbre relativa del flujo se ajusta en todo el rango de MFC y se almacena en el software GasMix como una tabla de consulta para cada gas. Al ejecutar una secuencia de dilución / mezcla, el sistema calcula e informa automáticamente la incertidumbre máxima para cualquier flujo programado. La calibración de fábrica se realiza mediante un estándar primario trazable a NIST. Todos los pasos de control de calidad de fábrica están documentados y cada instrumento se entrega con un certificado de metrología detallado.

Durante la operación, una función Audit Trail, incluida en el software, garantiza la trazabilidad de la operación, registrando los flujos reales en tiempo real y todos los registros de eventos.

Los mezcladores / diluidores de gas GASMIX son lineales, precisos y repetibles y pueden ayudarlo a:

• Reducir significativamente su stock de cilindros de gas y el costo relacionado
• De acuerdo con ISO 6145-7, preparar standares de gas de calibración en el sitio mediante dilución dinámica con alta precisión, exactitud y trazabilidad completa.
• Realizar una mezcla perfectamente controlada de 2 a 16 gases con una dilución de hasta 10000 veces
• Mediante un programa definido por el usuario, realizar automáticamente mezclas de gases binarias o multi componentes en una amplia gama de concentraciones, desde niveles de % hasta niveles de trazas
• Preparar standares de gas mediante vaporización de líquido controlada o mediante técnica de permeación.
• Entregar o inyectar los gases generados a un cromatógrafo, analizador, reactor o reservorio
• Se adapta a casi cualquier aplicación gracias al software y la automatización intuitiva
• Manejar gases puros, mezclas de gases concentrados y la mayoría de los gases agresivos y reactivos

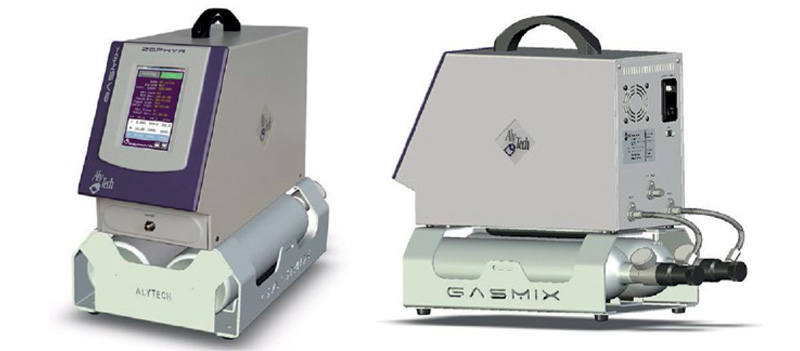

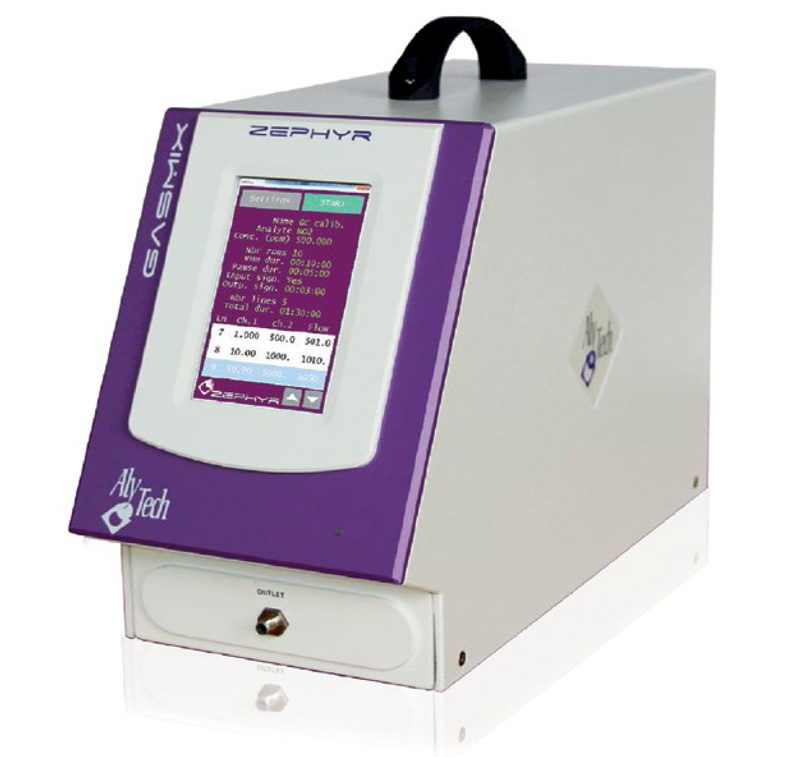

MEZCLADOR / DILUIDOR DE GAS COMPACTO con software inteligente GASMIX modelo Zephyr

La preparación de patrones de gases personalizada en el sitio nunca ha sido más fácil que con el modelo Zephyr, en versión compacta GASMIX

Este dispositivo compacto es un compañero inteligente en la garantía de calidad para todos los analizadores de gas, GC o detectores de gas, lo que le ayuda a reducir significativamente su stock de cilindros patrones de gas y el costo relacionado.

Cumple con el método estándar internacional ISO6145-7 “Análisis de gases: preparación de mezclas de gases de calibración utilizando métodos volumétricos dinámicos”, el modelo Zephyr es una solución muy rentable para crear gases de calibración multi componentes a partir de un standar de gas concentrado y un diluidor con una relación de dilución de hasta 10000. El diluidor es compatible con gases agresivos y compuestos activos como gases sulfurosos, amoniaco, VOC, etc.

Con su pantalla táctil y su interfaz intuitiva, el dispositivo es muy sencillo de operar. La característica única de creación de secuencia inteligente ayuda al operador a realizar curvas de calibración multipunto fácilmente: simplemente elija el número de puntos, los valores de concentración inicial y final, y el software calcula los caudales respectivos. La secuencia se almacena en la memoria y se recupera en cualquier momento.

Cuando se utiliza para la calibración de un analizador, la precisión del gas generado es muy importante. La incertidumbre de la concentración final del gas se calcula automáticamente teniendo en cuenta el flujo real utilizado y la incertidumbre certificada del gas original. Con una precisión de flujo de ± 1% del setpoint en toda la escala, el modelo Zephyr agrega muy poco error de dilución.

Con su tamaño reducido, software inteligente integrado y batería interna, se puede instalar donde lo necesite, en el laboratorio, en el campo, en un laboratorio móvil.

Equipado con batería recargable, que proporciona una autonomía de hasta 8 horas y con un soporte para dos pequeños cilindros de gas con una carga de gas típica de 110L, el modelo Zephyr se convirtió en un calibrador portátil para una verificación de linealidad o calibración multipunto de analizadores de gas directamente en el sitio.

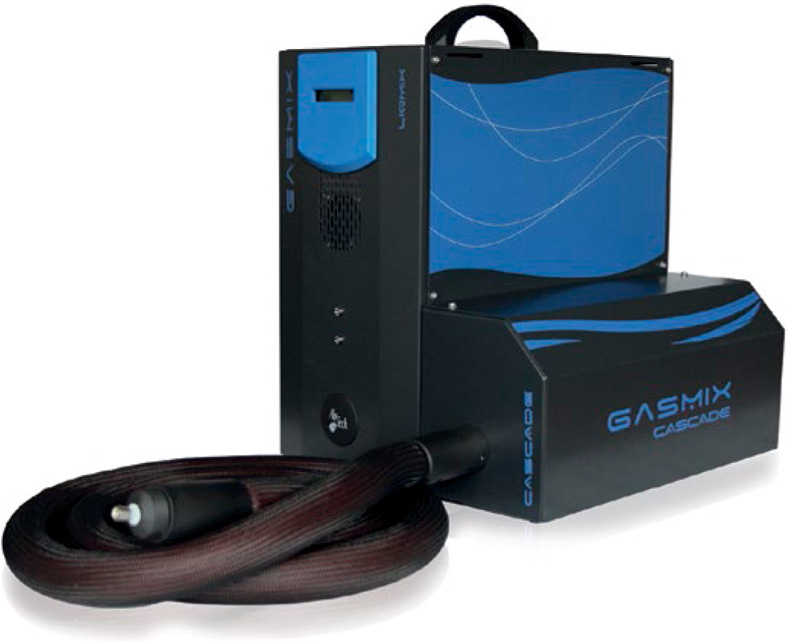

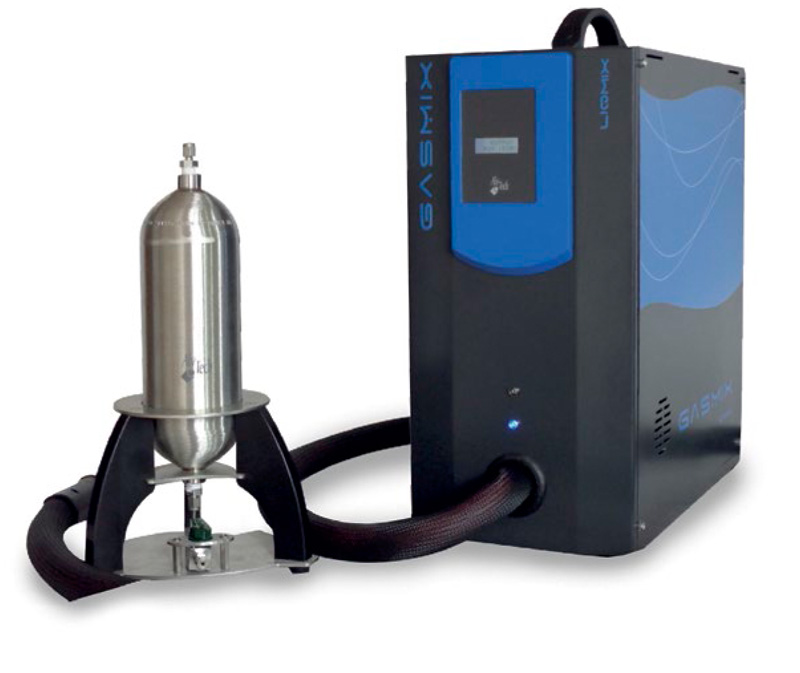

GENERADOR STANDARD DE GASES DE CALIBRACION a partir de un líquido GASMIX modelo LiqMix Cascade

El modelo LiqMix Cascade es una herramienta de calibración precisa diseñada para la generación automatizada de gases de calibración personalizados a partir de líquidos puros o mezclas líquidas con el propósito de calibración multipunto de analizadores de gases VOC, GC o GC / MS, y para validar la precisión y fiabilidad de los sistemas de introducción de muestras de GC.

Los estándares de gases como BTX en aire, otros hidrocarburos, siloxanos, etanol y fenol, los standards de humedad, se pueden producir en el sitio desde % hasta niveles tan bajos como ppb con alta precision, alta repetibilidad y trazabilidad.

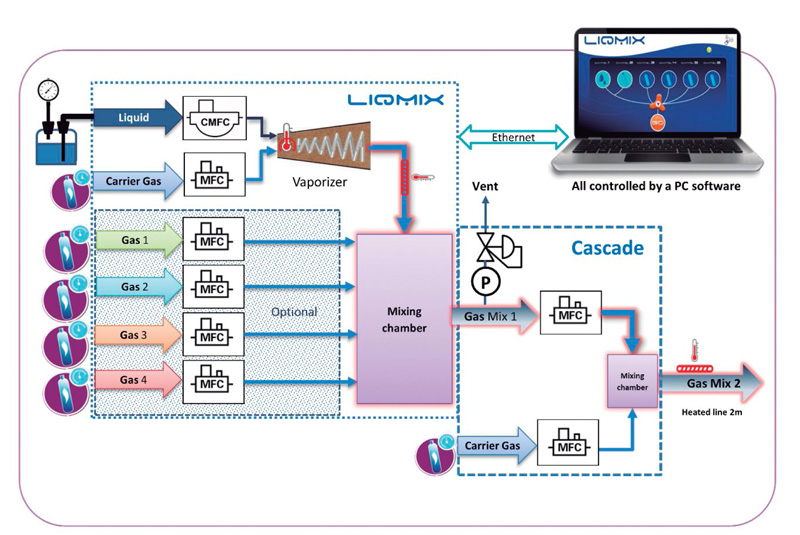

Los componentes líquidos se tararon de antemano usando una balanza de laboratorio, se cargaron en el reservorio y se presurizaron con gas inerte como helio o nitrógeno. Micro flujos de líquido controlados con precisión inyectados en un flujo de un gas carrier (aire, N2, H2, He,…) y vaporizado en la cámara de temperatura controlada. Para lograr concentraciones muy bajas, una parte de la mezcla homogénea de gas / vapor se envía a la segunda etapa de dilución, denominada Cascade, donde se diluye más a la concentración deseada. Todas las interconexiones y la línea de salida de LiqMix se calientan para mantener los vapores en fase gaseosa y evitar así la condensación hasta el punto de entrega.

El software dedicado y fácil de manejar controla la operación, gestiona los controladores de flujo másico, sus tablas de calibración, realiza el cálculo automático de los flujos de líquido y gas patrón, para lograr la concentración deseada de analiticos incluso para mezclas multi componentes muy complejas.

Siguiendo los requisitos de metrología más altos, el instrumento no solo prepara con precisión las mezclas de gases, sino que también calcula e informa automáticamente la incertidumbre relativa máxima para cada concentración suministrada.

Las abundantes funciones de control remoto del software y las secuencias programadas permiten la automatización completa sincronizando el calibrador con un cromatógrafo de gases, pre concentrador, espectrómetro, analizador de gases u otro tipo analizador.
